آلة التغليف الأفقي | آلة تعبئة تدفق أكياس الوسائد الأوتوماتيكية - SZ180
تطبيق:
تستخدم أساسا لتعبئة مختلف المنتجات العادية والصلبة مثل كعكة القمر والخبز والبسكويت والحلوى والضروريات اليومية والمنتجات الكيميائية والأدوية والأجهزة وهلم جرا.
مقدمة
البارامتر
التلقائي وسادة كيس تدفق آلة التعبئة S180 آلة التفاف التلقائي
مقدمة من وسادة حقيبة آلة التعبئة والتغليف:
تعد آلة التفاف التدفق الأفقي SZ180 مثالية لموردي المنتجات التي يجب تعبئتها بشكل فردي. التفاف التدفق هو عملية تغليف أفقية يدخل فيها المنتج إلى الماكينة ويتم لفه في فيلم شفاف أو مطبوع. والنتيجة هي حزمة مرنة مجهزة بإحكام مع ختم خلفي أفقي وختم نهاية.
ما هي آلة التغليف الأفقية؟
آلة التغليف الأفقية هي واحدة من آلة تعبئة الوسادة. الآلة التفاف أفقيهي آلة التعبئة الكلاسيكية التي يمكنها أداء ثلاث مهام في سائل واحد. بمعنى آخر ، يمكن إجراء عملية تعبئة المنتج بواسطة حزام نقل متدفق. إنه خيار حزمة مثالي للحزم الفردية.
الشركة المصنعة لآلة تعبئة الوسادة
Soontrue هي شركة محترفة لتصنيع آلات تعبئة الوسائد ، تركز على آلات تغليف أكياس الوسائد على مدار سنوات. نحن نقدم عموديا مجموعة واسعة منآلة التعبئة والتغليف العموديةوآلة التفاف أفقيلتناسب أي احتياجات عمل.
سلسلة SZ ميزات آلة التعبئة والتغليف كاملة التحكم في المضاعفات
بنية نظام بسيطة:يتكون النظام من محركات مؤازرة وسائق مؤازر وشاشة تعمل باللمس. سائق المؤازرة هو المدمج في صيغة التحكم في الحركة من آلة التعبئة والتغليف دون أي وحدة تحكم مستقلة، كل الأسلاك هو موصل التجميع. أداء التصميم المدمج، صيانة مريحة وبأسعار تنافسية.
عملية بسيطة:مع نظام التحكم الذكي في HMI ، فإنه يحصل على إعداد وتعديل بسيط للمعلمات.
نطاق كبير من حجم التعبئة:يمكن ضبط طول الحقيبة من 60 مم إلى 600 مم عبر تتبع علامة اللون أو الإعداد المسبق لطول الحقيبة. لتعيين طول الحقيبة أسهل بكثير ومرنة.
القيادة بدون عمود:اعتماد تكنولوجيا القيادة بدون عمود بين 3 أعمدة ، لا يوجد مفصل ميكانيكي ، يتم التحكم في كل عمود بواسطة محرك مؤازر مع مخفض التروس.

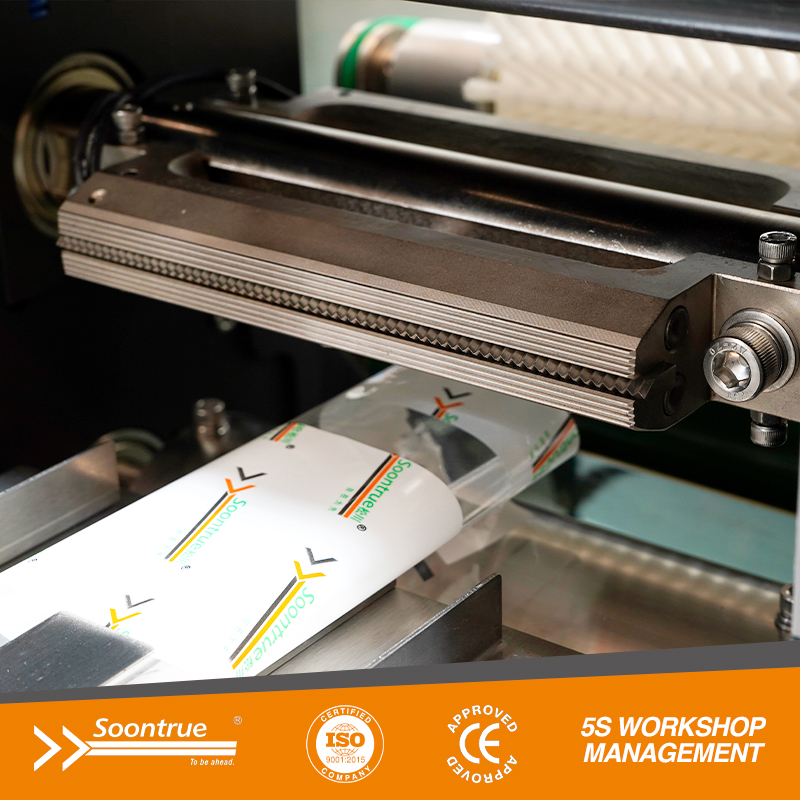

قاطع ناقل حركة تلقائي:يعمل Cutter مع إزاحة متغيرة ، ويتم إنشاء منحنى السرعة تلقائيا دون ضبط يدوي ، وحفظ الكاميرات الميكانيكية.
سرعة خط أسرع:الحد الأقصى لسرعة الخط يصل إلى 50m / min. ، يمكن تعبئة الحزمة الطويلة بشكل أسرع.
سرعة تعبئة أسرع:مع وظيفة تتبع علامة اللون ، يمكن أن تصل سرعة التعبئة القصوى إلى 200 كيس / دقيقة (فكوك مزدوجة).

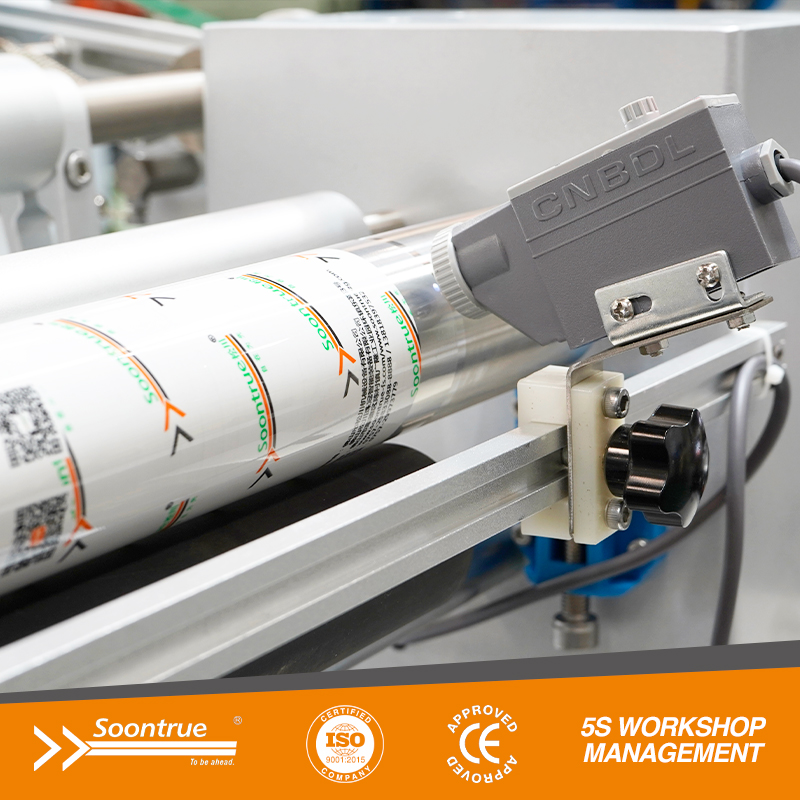

دقة عالية في تتبع علامة اللون:دقة تتبع علامة اللون تصل إلى 0.1 مم
وظيفة بدون حزمة:مع هذه الوظيفة ، بغض النظر عن متى تكون المنتجات في التغذية مستمرة أو متقطعة ، فإن كل عبوة ستحتوي على منتج بداخلها ولا يوجد كيس فارغ ، وذلك لتقليل فقدان مواد الفيلم.
وظيفة بدون قطع:باستخدام هذه الوظيفة ، إذا اكتشف المستشعر أن أي منتج خارج موضعه داخل الفيلم ، فسيتوقف القاطع ويعيد تشغيله حتى يتم تفريغ هذا المنتج.

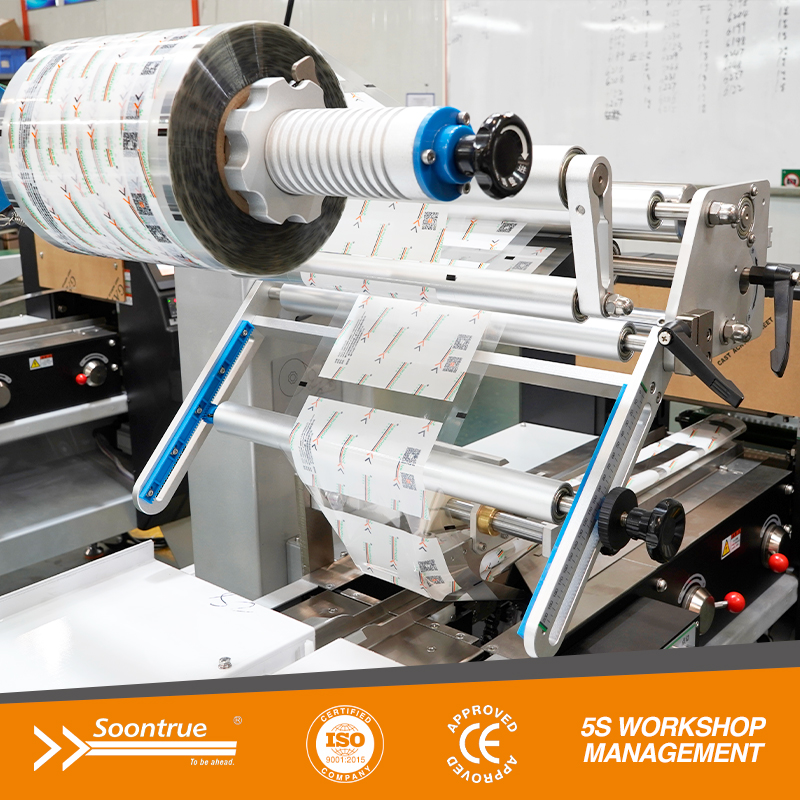

جهاز ربط الأفلام:سيتم ربط لفة الفيلم النهائية لفة فيلم جديد تلقائيا بواسطة جهاز ربط الفيلم دون توقف الماكينة ، وذلك لتوفير وقت التشغيل والعمل.
حماية عزم الدوران القاطع:يكتشف النظام حالة إجهاد القاطع تلقائيا. عندما يتم قطع المنتج الصلب ، تكون المقاومة أكبر من القيمة المحددة مسبقا لحماية عزم الدوران ، وسيتوقف القاطع على الفور ويعمل للخلف ، ويمكن إعادة تشغيل الماكينة حتى يتم تفريغ منتج القطع هذا دون ترميم. يتم تعيين قيمة حماية عزم الدوران عبر شاشة تعمل باللمس بشكل عشوائي.
وظيفة خاصة قابلة للتخصيص:يمكن تعديل الجهاز وفقا لمتطلبات العملاء. يتم تطبيق الجهاز بأكمله مع أجهزة حماية السلامة المتعددة ، والتي يمكن تجهيزها بنظام تغذية أوتوماتيكي مختلف.
صيانة وفحصوسادة حقيبة آلة التعبئة والتغليف
1. صيانة وتنظيف للآلة كل يوم أو كل وردية.
(1) تنظيف الجهاز في كل مرة بعد التعبئة والتغليف.
(2) قم بإيقاف تشغيل الطاقة قبل تنظيف الماكينة لخفض درجة حرارة جزء التسخين.
(3) لا تقم أبدا برش الماء أو البخار مباشرة على الماكينة عند التنظيف.
(4) المكونات الرئيسية المراد تنظيفها:
- a. قم بإزالة رقائق المنتج المخزنة في خط نقل المنتج عن طريق الهواء المضغوط أو بطريقة أخرى.
- b. قم بتنظيف رقائق الفيلم الملتصقة بسطح الختم بواسطة فرشاة الأسلاك المطبقة بزيت السيليكون.
- ج. قم بإزالة الأوساخ الموجودة على لوحة التحكم وغطاء الأمان وسطح التشغيل بواسطة قطعة قماش ناعمة.
- د. الحلقة الموصلة لأداة الختم الوسطى وسدادات النهاية: قم بتنظيفها مرة واحدة في الأسبوع أو أسبوعين. نظف الحلقة الموصلة من الجزء الخلفي من ورق الصنفرة مع إيقاف تشغيل الجهاز الرئيسي.
2. صيانة وتنظيف للآلة كل شهر.
(1) ضع شحوم التشحيم على محمل سدادات النهاية.
(2) ضع شحوم التشحيم على الترس والسلسلة (البكرة) لوحدة القيادة.
(3) تحقق من ضيق السلسلة والحزام في وحدة القيادة ، وشد واحدة فضفاضة.
(4) تحقق من ضيق برغي التثبيت أو الجوز لجميع الأجزاء ، وشد المسمار الفضفاض.
3. التفتيش ذات الصلة للآلة مرة واحدة في نصف سنة.
(1) تحقق من شدة تآكل حزام وحدة القيادة ، واستبدل الحزام البالي.
(2) تحقق من شدة تآكل الأسطوانة المطاطية ، واستبدل الأسطوانة التي تؤثر على تأثير تقدم الفيلم.
(3) اضبط وحدة الفرامل الخاصة بأسطوانة حمل الفيلم بشكل صحيح.
(4) تحقق من جميع الأجزاء المتآكلة ، واستبدل على الفور الأجزاء التالفة.
(5) تحقق من ثبات الأسلاك على اللوحة الطرفية الكهربائية ، وقم بتشديد اللوحة المفككة. تحقق من العاكس ووحدة التحكم القابلة للبرمجة ولوحة الدوائر ، وقم بإزالة الغبار أو الأوساخ الموجودة عليها بواسطة الهواء المضغوط.
4. صيانة وتنظيف للآلة كل يوم أو كل وردية.
(1) تنظيف الجهاز في كل مرة بعد التعبئة والتغليف.
(2) قم بإيقاف تشغيل الطاقة قبل تنظيف الماكينة لخفض درجة حرارة جزء التسخين.
(3) لا تقم أبدا برش الماء أو البخار مباشرة على الماكينة عند التنظيف.
(4) المكونات الرئيسية المراد تنظيفها:
(1) تنظيف الجهاز في كل مرة بعد التعبئة والتغليف.
(2) قم بإيقاف تشغيل الطاقة قبل تنظيف الماكينة لخفض درجة حرارة جزء التسخين.
(3) لا تقم أبدا برش الماء أو البخار مباشرة على الماكينة عند التنظيف.
(4) المكونات الرئيسية المراد تنظيفها:
- a. إزالة رقائق المنتج المخزنة في خط نقل المنتج عن طريق الهواء المضغوط أو بطريقة أخرى.
- ب. قم بتنظيف رقائق الفيلم الملتصقة بسطح الختم بواسطة فرشاة الأسلاك المطبقة بزيت السيليكون.
- ج. مسح الأوساخ على لوحة التحكم وغطاء السلامة وسطح التشغيل بواسطة قطعة من القماش الناعم.
- د. الحلقة الموصلة لأداة الختم الأوسط وسدادات النهاية: قم بتنظيفها مرة واحدة في الأسبوع أو أسبوعين. نظف الحلقة الموصلة من الجزء الخلفي من ورق الصنفرة مع إيقاف تشغيل الجهاز الرئيسي.
5. صيانة ونظيفة للآلة كل شهر.
(1) ضع شحوم التشحيم على محمل سدادات النهاية.
(2) ضع شحوم التشحيم على الترس والسلسلة (البكرة) لوحدة القيادة.
(3) تحقق من ضيق السلسلة والحزام في وحدة القيادة ، وشد واحدة فضفاضة.
(4) تحقق من ضيق برغي التثبيت أو الجوز لجميع الأجزاء ، وشد المسمار الفضفاض.
6. التفتيش ذات الصلة للآلة مرة واحدة في نصف سنة.
(1) تحقق من شدة تآكل حزام وحدة القيادة ، واستبدل الحزام البالي.
(2) تحقق من شدة تآكل الأسطوانة المطاطية ، واستبدل الأسطوانة التي تؤثر على تأثير تقدم الفيلم.
(3) اضبط وحدة الفرامل الخاصة بأسطوانة حمل الفيلم بشكل صحيح.
(4) تحقق من جميع الأجزاء المتآكلة ، واستبدل على الفور الأجزاء التالفة.
(5) تحقق من ثبات الأسلاك على اللوحة الطرفية الكهربائية ، وقم بتشديد اللوحة المفككة. تحقق من العاكس ووحدة التحكم القابلة للبرمجة ولوحة الدوائر ، وقم بإزالة الغبار أو الأوساخ الموجودة عليها بواسطة الهواء المضغوط.
الأسئلة الشائعة فيآلة التغليف الأفقية
Q1: ما نوع آلة تغليف المواد الغذائية لديك
جوابسنوصي بنماذج مناسبة بناء على خصائص المنتج وحجمه ونوع موضعه ، مثل النموذج مع محمل الفيلم العلوي ، لودر الفيلم السفلي ، ختم النهاية الدوارة ، ختم نهاية حركة الصندوق ، إلخ.: بالإضافة إلى ذلك ، يمكن أن تلبي أنواع مختلفة من الناقلات داخل التغذية أيضا أنواعا مختلفة من طرق تغذية المنتجات ، مثل نوع السلسلة ، ونوع الحزام ، ونوع التغذية على الفيلم ، إلخ.
س2:أنا قلق من أنني لا أعرف كيفية تشغيل جهازك
جواب:لا تقلق. يتم التحكم في آلتنا للتغليف المؤازرة ، مما يبسط إلى حد كبير صعوبة التشغيل والتشغيل. يمكن إجراء معظم التشغيل اليومي للماكينة بواسطة عدد قليل من أزرار التشغيل والإيقاف و HMI. إذا كان لديك منتجات أو حزم مختلفة تحتاج إلى تغيير ، فيمكننا توفير مقاطع فيديو تعليمية لتزويدك ببرنامج تعليمي خطوة بخطوة. أيضا ، يحتوي HMI على وظيفة الذاكرة ، وهي مريحة لك لإعادة تحميل الإعدادات في المستقبل.
Q3: إذا قمت بشراء آلة التعبئة والتغليف الأوتوماتيكية الخاصة بك ، فما هو الدعم الفني الذي يمكنني الحصول عليه؟
جواب:سواء كنت تشتري آلة تغليف مخصصة أو نظام تغليف أوتوماتيكي ، فسوف نقدم لك الدعم الفني عبر الإنترنت على مدار 24 ساعة. بالإضافة إلى ذلك ، يمكننا أيضا تزويدك بمقاطع فيديو تعليمية حول التثبيت والتكليف والصيانة اليومية. بالنسبة لبعض أنظمة التعبئة الأوتوماتيكية المصممة حسب الطلب ، يمكن لفنيي ما بعد البيع المحترفين لدينا أيضا تقديم خدمات التركيب والتكليف في الموقع حسب الطلب (يجب أن يتحمل المشتري تكلفة الخدمة).
Q4: كيف نبني الثقة في العمل الأول؟
جواب:ونحن نعتقد أن الأعمال التجارية المربحة للجانبين يجب أن تستند إلى خدماتنا المهنية والمنتجات الممتازة. سيقوم فريقنا بدراسة احتياجاتك بالكامل ، وشرح منتجاتنا وحلولنا لك بوضوح حتى تتمكن من فهم خدماتنا. يمكننا أن نأخذك لزيارة مصنعنا الحديث من خلال مكالمة فيديو ، حتى تتمكن من فهم كيفية إنتاج جهازك وإعلامك بالمزيد عن منتجاتنا. قبل التسليم ، يمكننا التعاون مع شركائك لإجراء اختبار قبول المصنع ، أو إجراء القبول من خلال اختبار الفيديو أو مكالمة الفيديو. تأكد من أن آلة التعبئة والتغليف عالية الجودة التي تحتاجها جاهزة قبل الشحن.
Q5: كيف يمكنني العثور على آلة التعبئة والتغليف المخصصة التي أحتاجها؟
جواب:سنقوم بالتواصل الكامل مع معلومات منتجاتك ونظام التعبئة والتغليف وطريقة التغذية. لدينا ما يقرب من 30 عاما من الخبرة كمصنع لآلات التعبئة والتغليف ويمكننا تزويدك بمقاطع فيديو مماثلة للرجوع إليها. إذا لزم الأمر ، سنطلب منك عينات من المنتجات وأفلام التعبئة والتغليف لاختبارها ، من أجل العثور على الحل الأنسب والأكثر فعالية من حيث التكلفة بالنسبة لك.
المعايير الفنية:
| نموذج | SZ180 | |
| هيكل عجلات الختم | صغير | كبير |
| نطاق حجم التعبئة | L 60-300mm العرض 35-160 مم H 5-50mm |
|
| سرعة التعبئة | 30-180 أكياس / دقيقة | 30-300 كيس / دقيقة |
| عرض فيلم التعبئة | 90-400 مم | |
| مواد التعبئة والتغليف | OPP ، OPP / CPP ، PT / PE ، KOP / CPP ، PVDC / PVC إلخ. | |
| السلطة العامة | 5.05 كيلووات | 6.25 كيلووات |
| نوع امدادات الطاقة | 1Ph. 220V 50HZ | |
| وزن الماكينة | 550 كجم | |
| أبعاد الجهاز | ٤٠٠٠ × ٩٣٠ × ١٣٧٠ ملم | ٤٠٠٠ × ٩٣٠ × ١٣٧٠ ملم |
